Puszka natynkowa pod płytkę 4× XLR do studia nagrań

Studio miało gotową, okablowaną płytkę 86 × 86 mm z czterema gniazdami XLR, ale nie miało do niej puszki naściennej. Zaprojektowaliśmy i wydrukowaliśmy puszkę 86 × 86 × 35 mm pod tę płytkę: dwie tulejki z wgrzewanymi insertami pod śruby, otwory kablowe z boku, krążek do wyłamania w dnie i szczeliny montażowe. Cztery wersje w cztery dni, puszka wisi na ścianie.

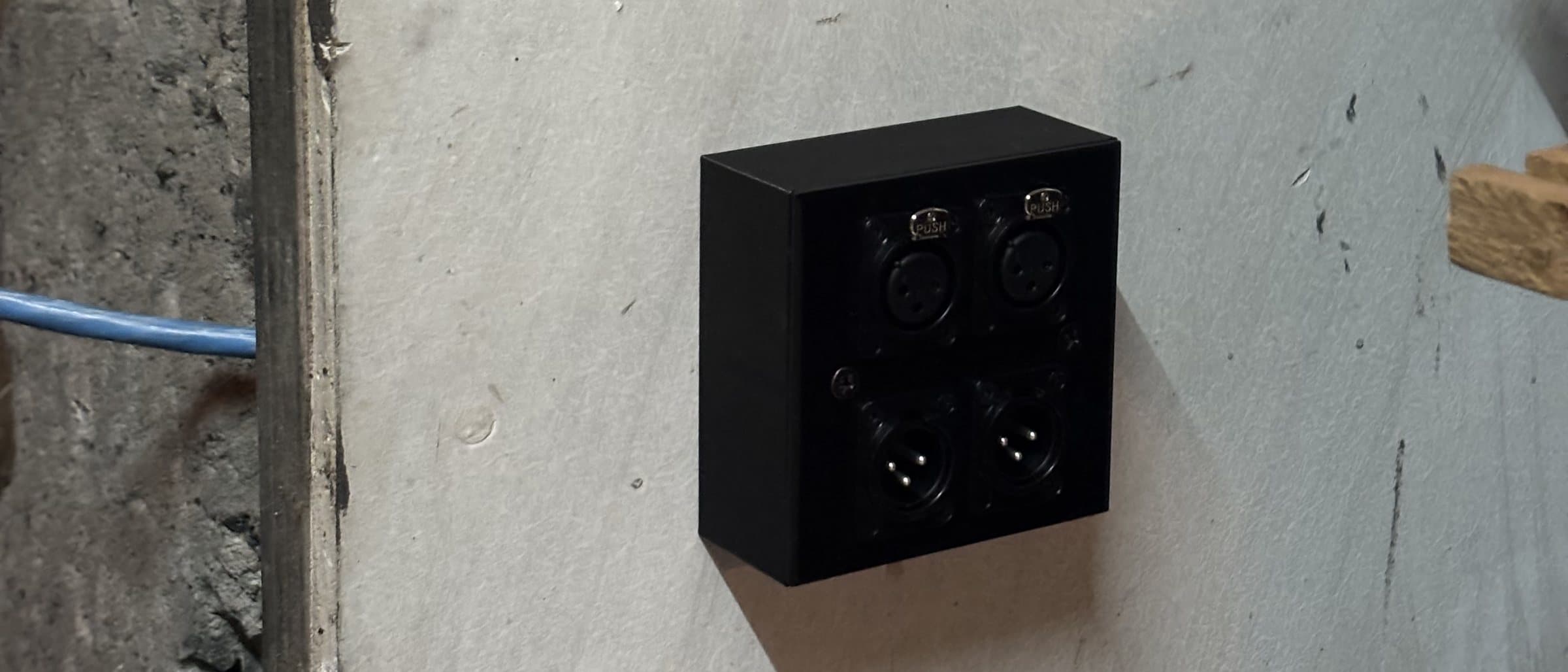

Gotowa puszka z płytką 4× XLR na ścianie studia, kabel poprowadzony po ścianie.IE-028 · FIG.01 · Gotowa puszka z płytką 4× XLR na ścianie studia, kabel poprowadzony po ścianie.

Problem

Płytka 4× XLR ma dwa otwory pod śruby w rozstawie 60 mm, a od tyłu wtyki i okablowanie, które potrzebują głębokości. Puszka miała trzymać płytkę pewnie i wielokrotnie (śruba w goły plastik to sprawa jednorazowa), wisieć na ścianie i przyjąć kabel poprowadzony po ścianie albo wychodzący z niej. Do tego czarny mat, żeby nie odstawać od płytki.

Rezultat

Puszka wisi w studiu z płytką 4× XLR i wygląda jak jej część, nie jak dodatek. Śruby wchodzą w mosiądz, więc płytkę można zdejmować dowolnie często. Pliki i rysunek zostają u nas: kolejna puszka, inna głębokość albo inny rozstaw to szybka zmiana parametrów.

  1. 01Pomiar płytki i gniazd: 86 × 86 mm, rozstaw śrub 60 mm, głębokość pod wtyki. Stąd puszka 86 × 86 × 35 mm ze ściankami 2,75 mm.
  2. 02Model w Shapr3D: dwie tulejki ⌀10 z otworem ⌀5,5 pod mosiężne inserty wgrzewane, żebra łączące tulejki ze ścianami, żebra narożne pod płytkę. W dnie szczeliny montażowe pod wkręty, okna na kable i krążek ⌀25 do wyłamania.
  3. 03Cztery wersje w cztery dni (v1 do v3b). Ostatnia dodała eliptyczne otwory kablowe 29 × 14 mm w dwóch ścianach, żeby kabel mógł wejść po ścianie, nie tylko z niej.
  4. 04Druk FDM w czerni, dnem do stołu. Inserty wgrzane prasą z grotem lutowniczym, prosto i na głębokość, żeby śruby płytki chwytały w metal.
  5. 05Montaż w studiu: puszka na ścianie, kabel bokiem, płytka na dwóch śrubach. Później rysunek techniczny IE-028 z modelu odtworzonego z pliku wydruku.

Specyfikacje

IE-028
Klient
Studio nagrań, zlecenie prywatne
Część
Puszka natynkowa 86 × 86 × 35 mm
Mocowanie płytki
2× insert wgrzewany, rozstaw 60 mm
Kabel
2 otwory 29 × 14 mm + krążek ⌀25 do wyłamania
Materiał
FDM, czarny
Iteracje
4 wersje w 4 dni

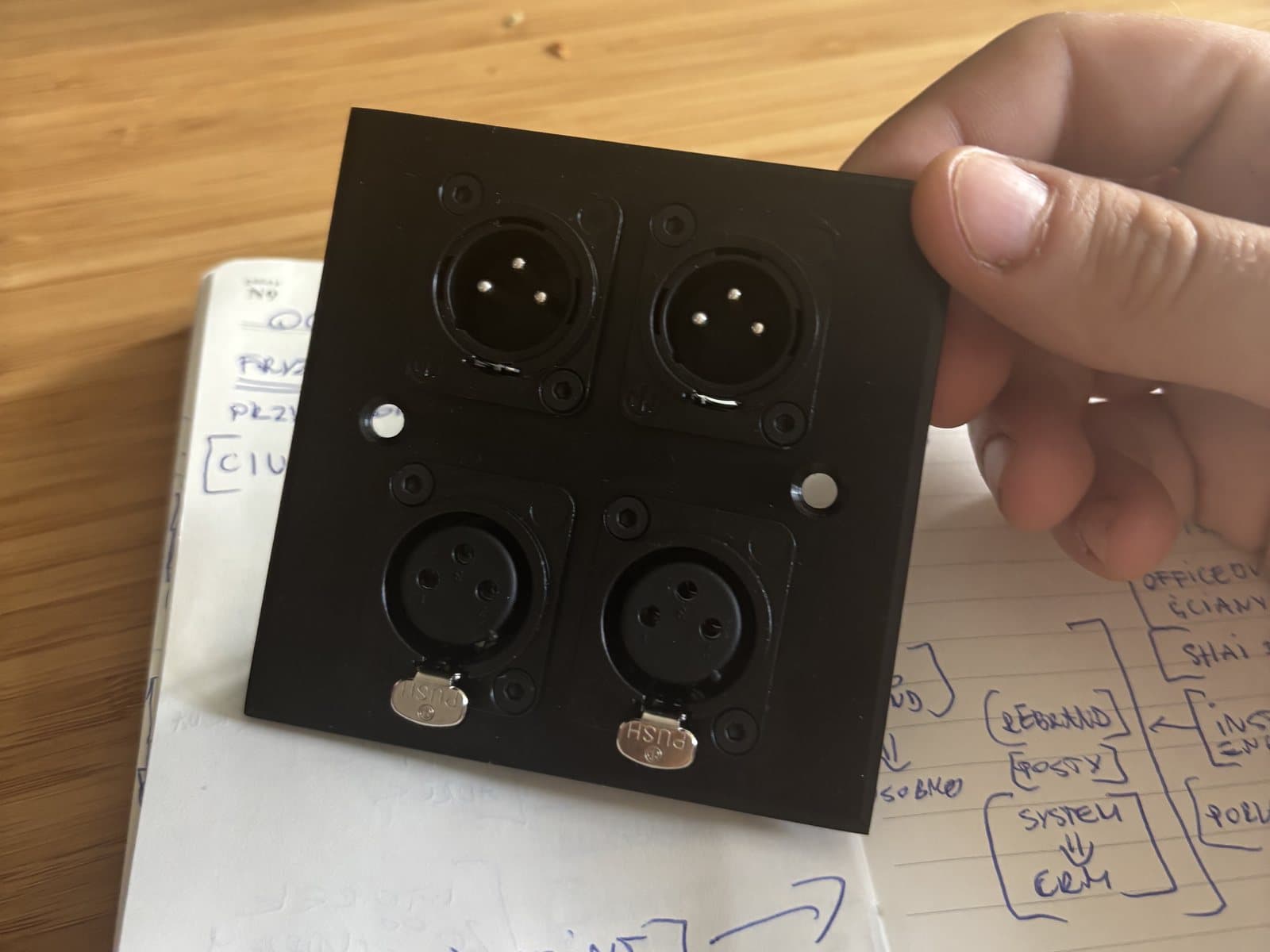

Płytka od klienta: 86 × 86 mm, dwa gniazda męskie, dwa żeńskie, dwa otwory pod śruby w rozstawie 60 mm.
FIG.02Płytka od klienta: 86 × 86 mm, dwa gniazda męskie, dwa żeńskie, dwa otwory pod śruby w rozstawie 60 mm.

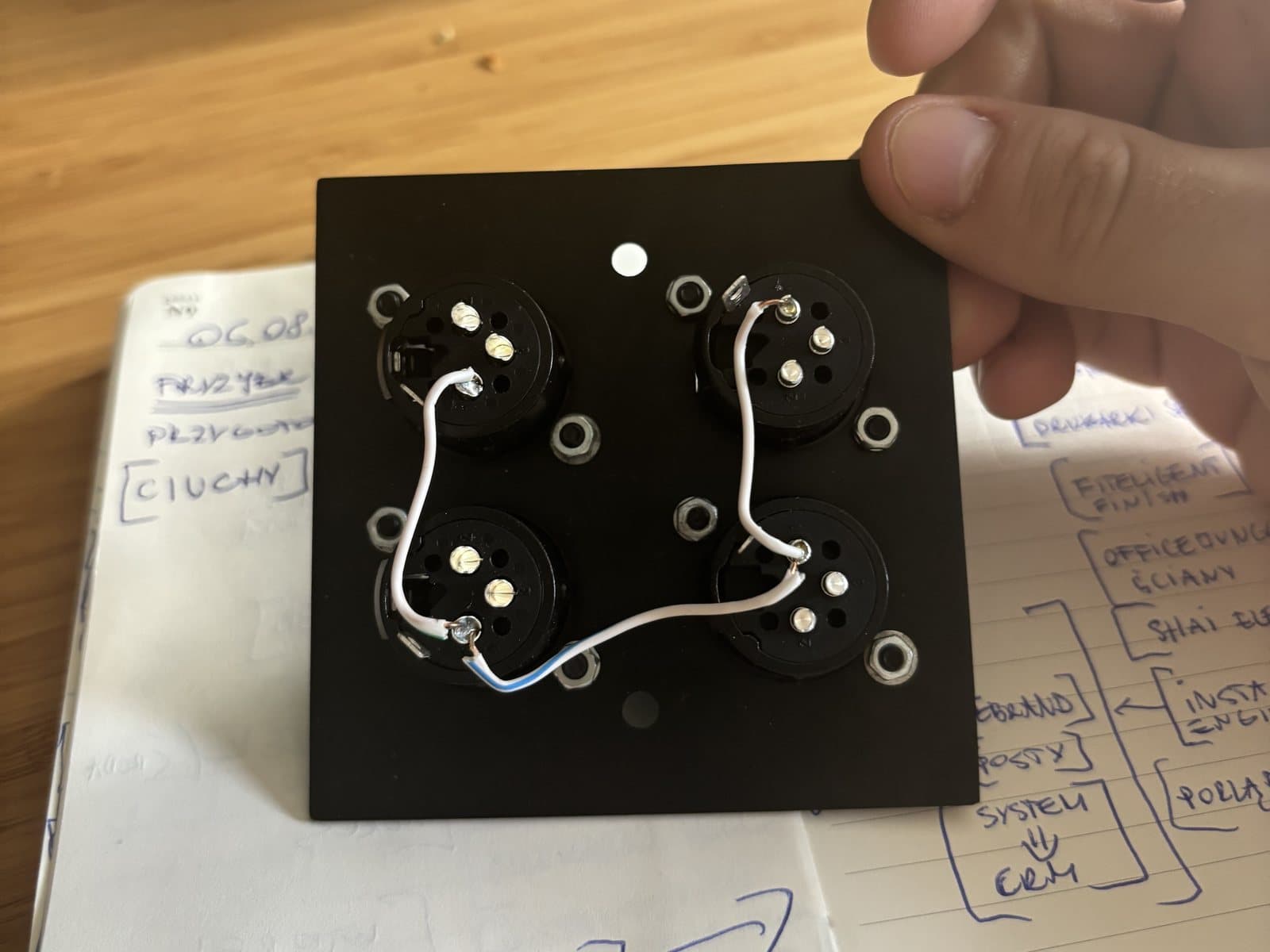

Tył płytki z okablowaniem: to musi zmieścić się w puszce razem z wtykami.
FIG.03Tył płytki z okablowaniem: to musi zmieścić się w puszce razem z wtykami.

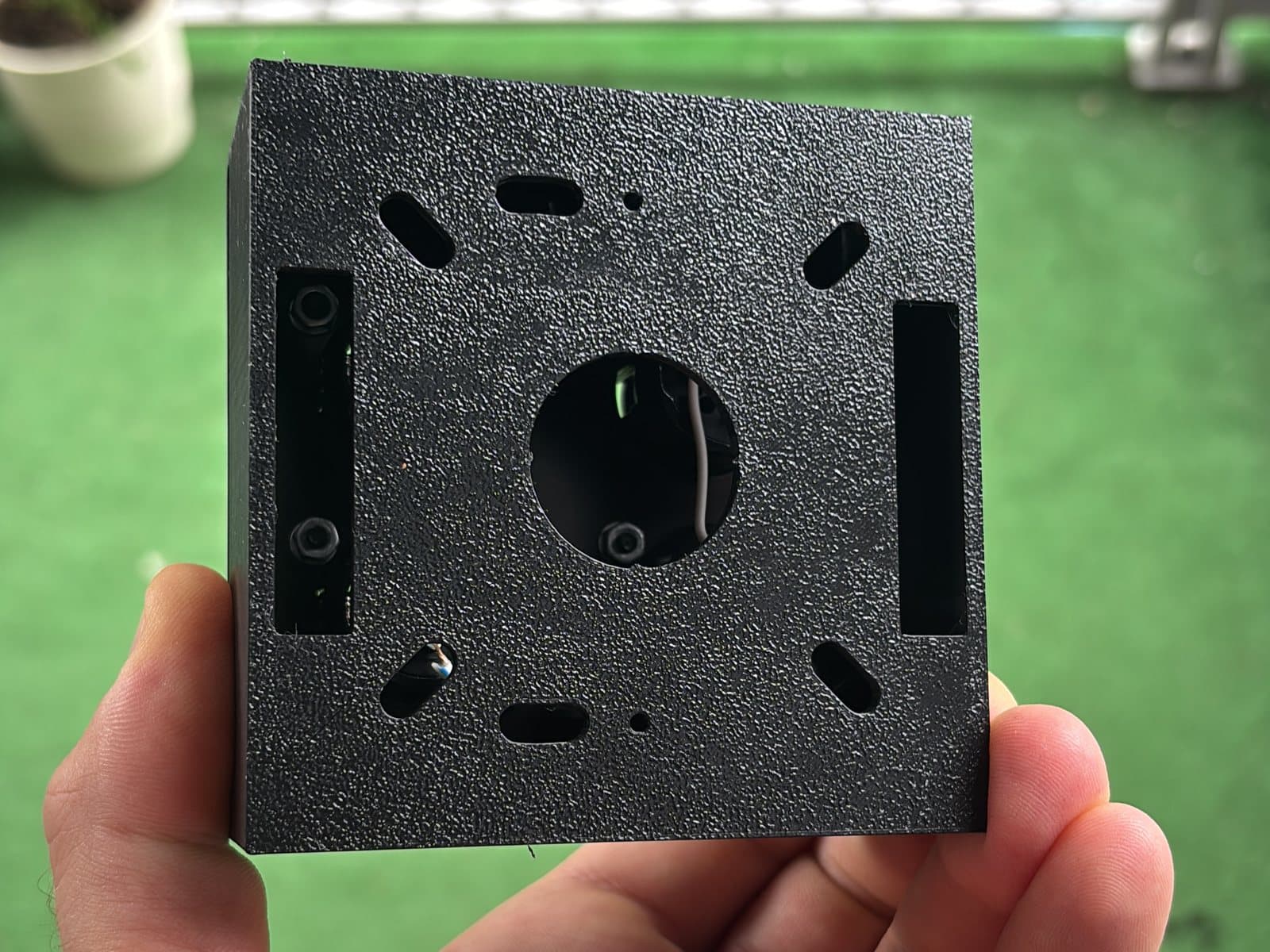

Pierwszy prototyp od strony otwartej: wzór otworów w dnie, tulejki jeszcze bez insertów.
FIG.04Pierwszy prototyp od strony otwartej: wzór otworów w dnie, tulejki jeszcze bez insertów.

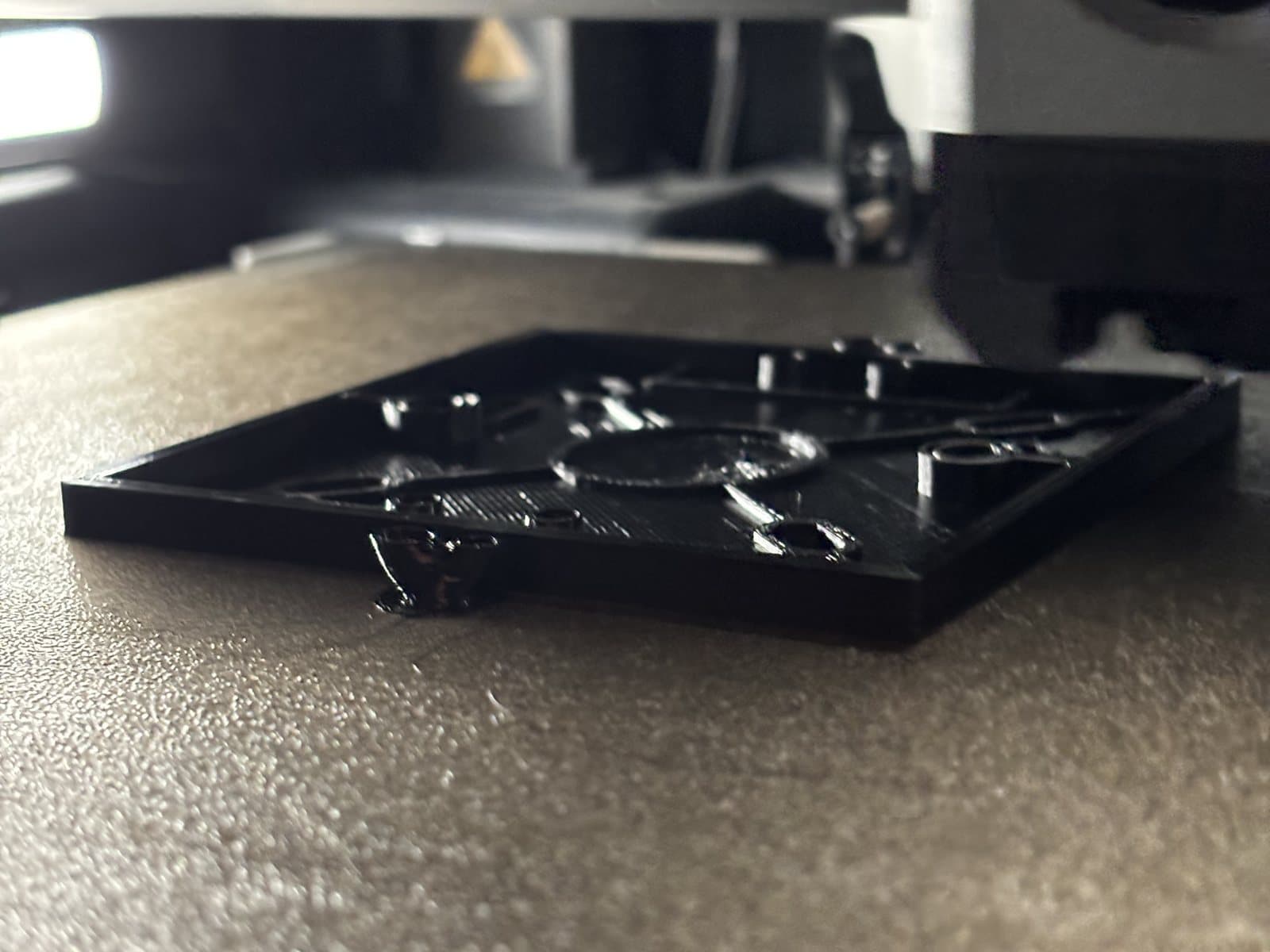

Dno puszki na stole drukarki: okna, szczeliny i wypukłe linie w pierwszych warstwach.
FIG.05Dno puszki na stole drukarki: okna, szczeliny i wypukłe linie w pierwszych warstwach.
FIG.06Wgrzewanie mosiężnych insertów w tulejki prasą z grotem lutowniczym.
FIG.07Drugi insert: grot prowadzi insert prosto w otwór ⌀5,5.

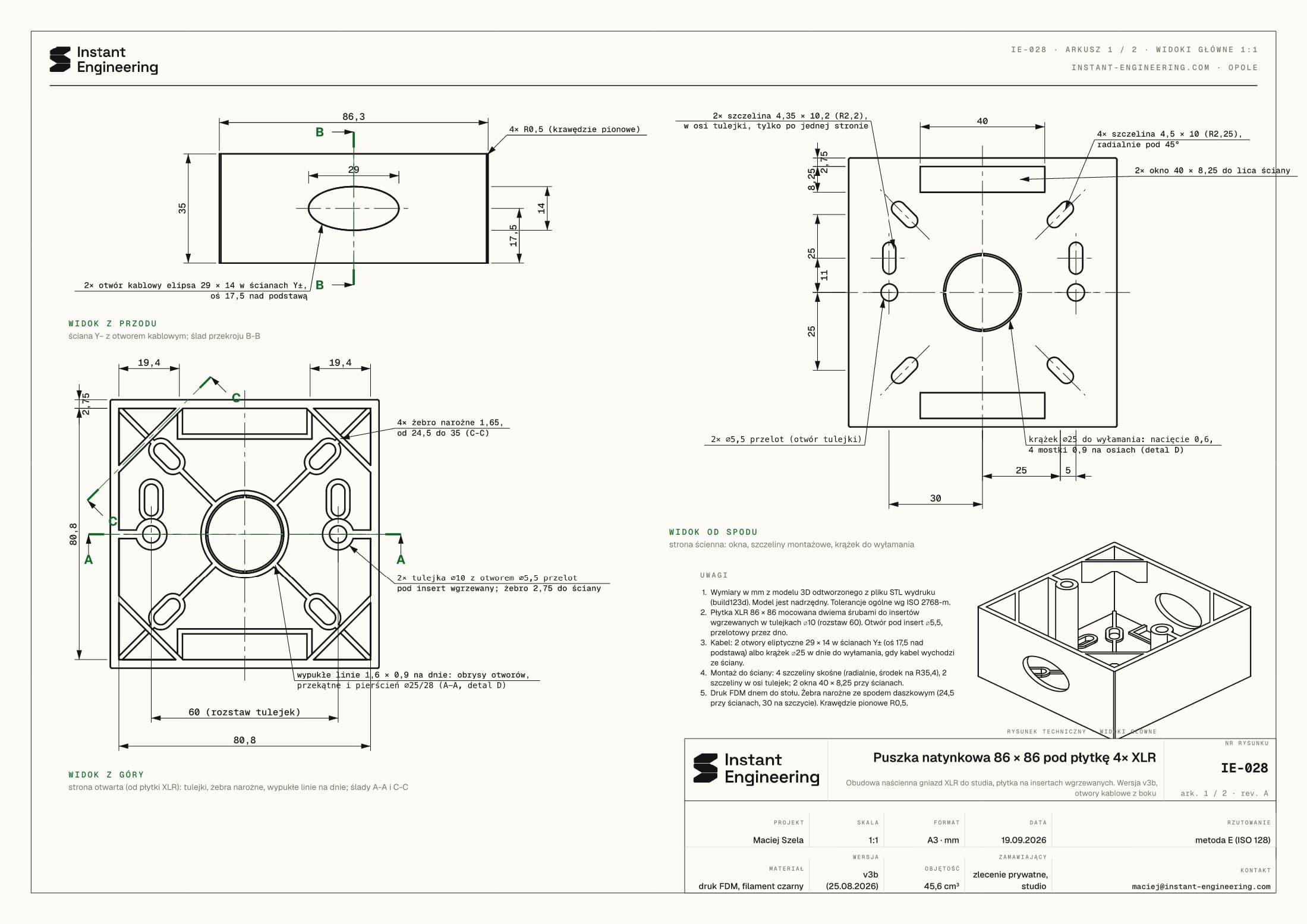

Arkusz 1 rysunku IE-028: widoki 1:1, rozstaw tulejek 60, wzór otworów w dnie.
FIG.08Arkusz 1 rysunku IE-028: widoki 1:1, rozstaw tulejek 60, wzór otworów w dnie.

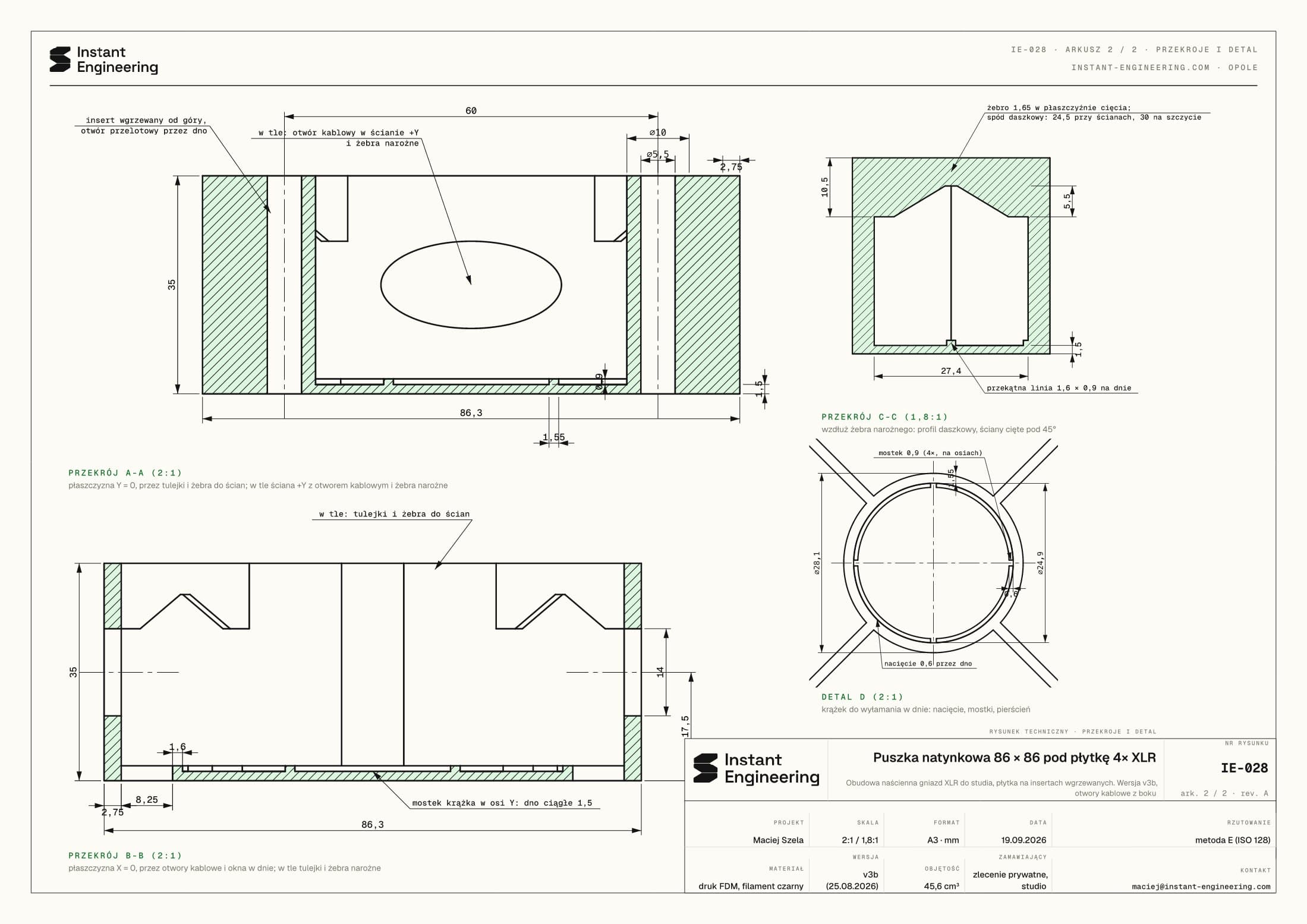

Arkusz 2: przekroje 2:1 przez tulejki i otwory kablowe, żebro narożne, krążek do wyłamania.
FIG.09Arkusz 2: przekroje 2:1 przez tulejki i otwory kablowe, żebro narożne, krążek do wyłamania.

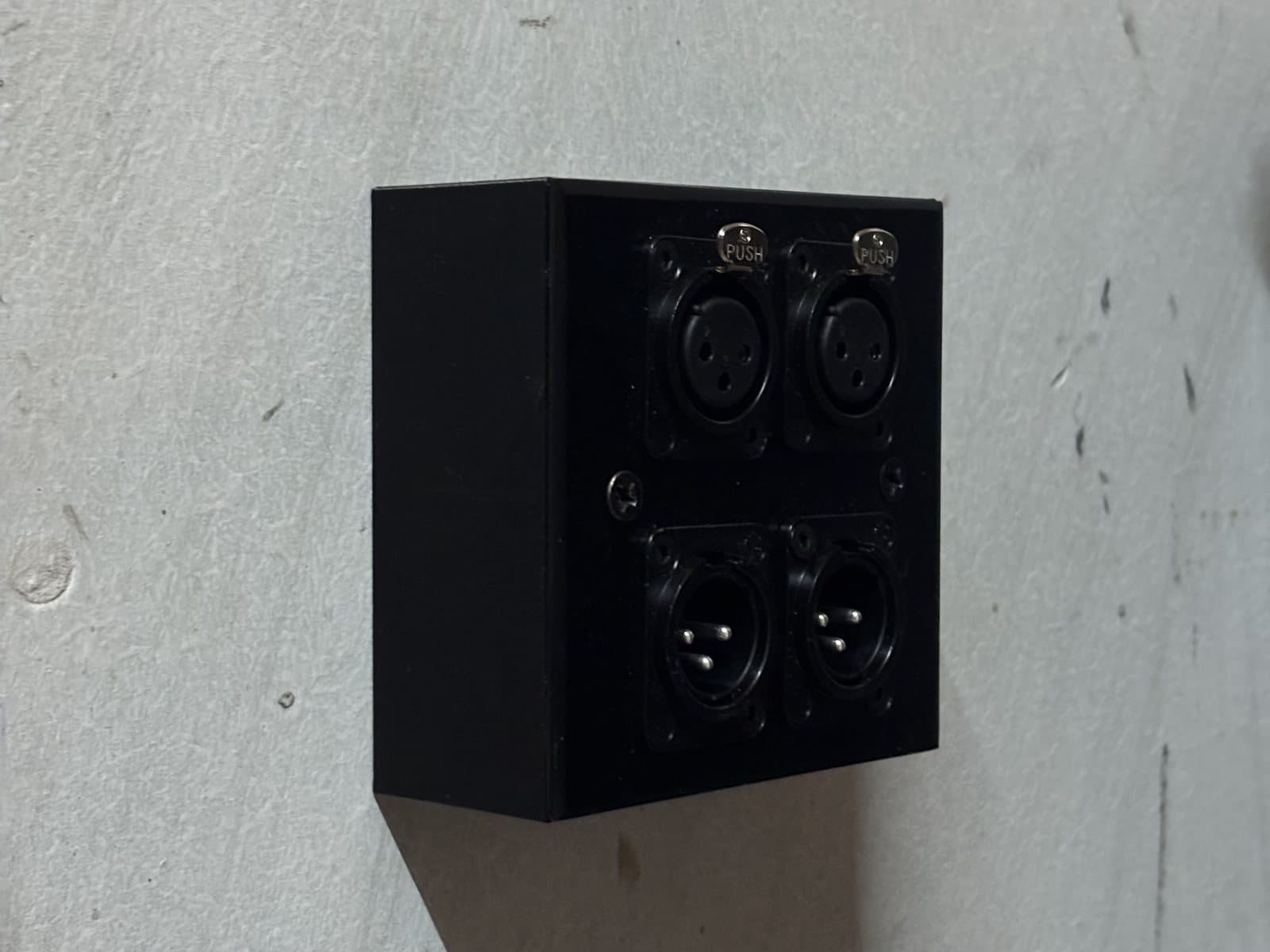

Puszka zamontowana w studiu: płytka na dwóch śrubach, kabel bokiem.
FIG.010Puszka zamontowana w studiu: płytka na dwóch śrubach, kabel bokiem.
