Logo Kitescontrol/IKO: z 2D do strukturalnego druku 3D

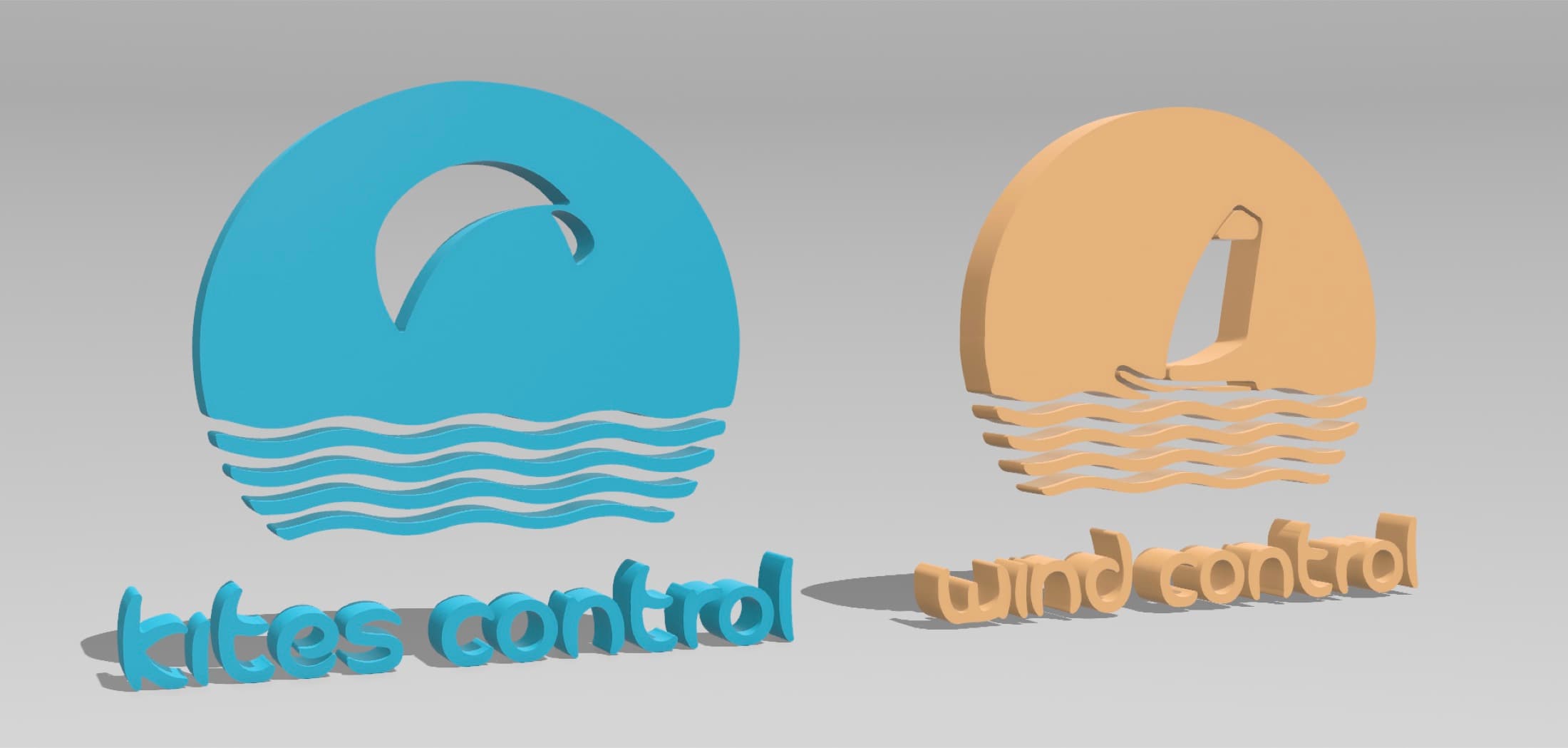

Trzy plaskie znaki marki (godlo IKO oraz napisy kites control i wind control) zamienione na obiekty do druku 3D. Wektor .ai/.dwg przeprowadzony przez CAD do plikow .stl/.3mf. Grubosc 5 mm, szerokosc od 203 do 304 mm, rysunki techniczne w skali 1:2 i wydruk testowy na drukarce Bambu Lab FDM.
Problem
Kitescontrol, szkola kitesurfingu dzialajaca w standardzie IKO (International Kiteboarding Organization), potrzebowala fizycznych wersji swoich znakow na ekspozycje w osrodku. Plaskie logo nie wystarczalo, a cienkie litery i graficzny zarys latawca nad fala grozily pekaniem przy druku i w obsludze.
Rezultat
Plaskie logo stalo sie zestawem obiektow do druku 3D, sprawdzonych pod katem wytrzymalosci na wydruku testowym. Pliki .stl/.3mf sa gotowe do powtarzalnego druku w dowolnej liczbie sztuk.

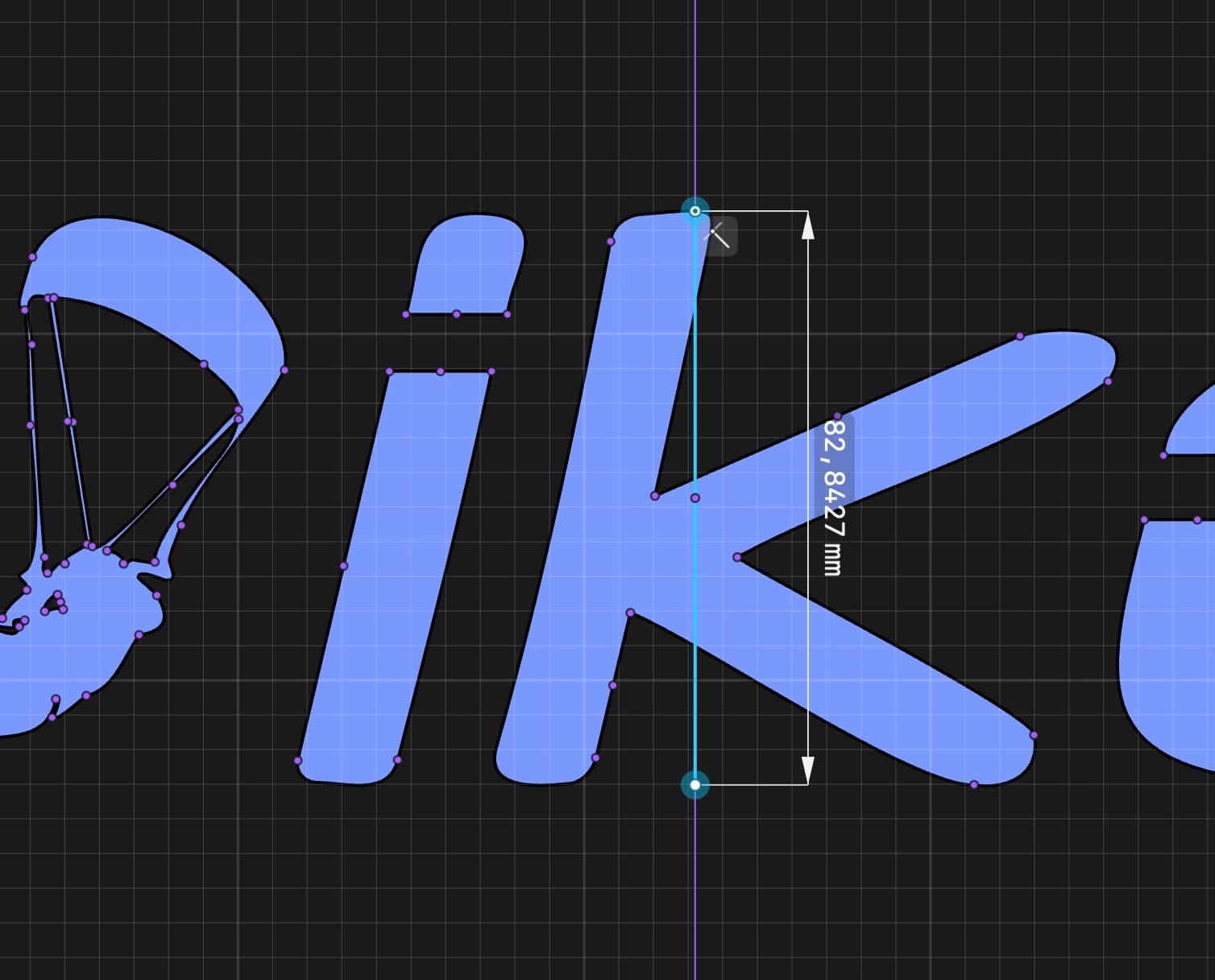

- 01Analiza wektora .ai/.dwg: wskazanie waskich polaczen i drobnych detali (zarys latawca, fala, cienkie litery), ktore wymagaly pogrubienia przed ekstruzja.

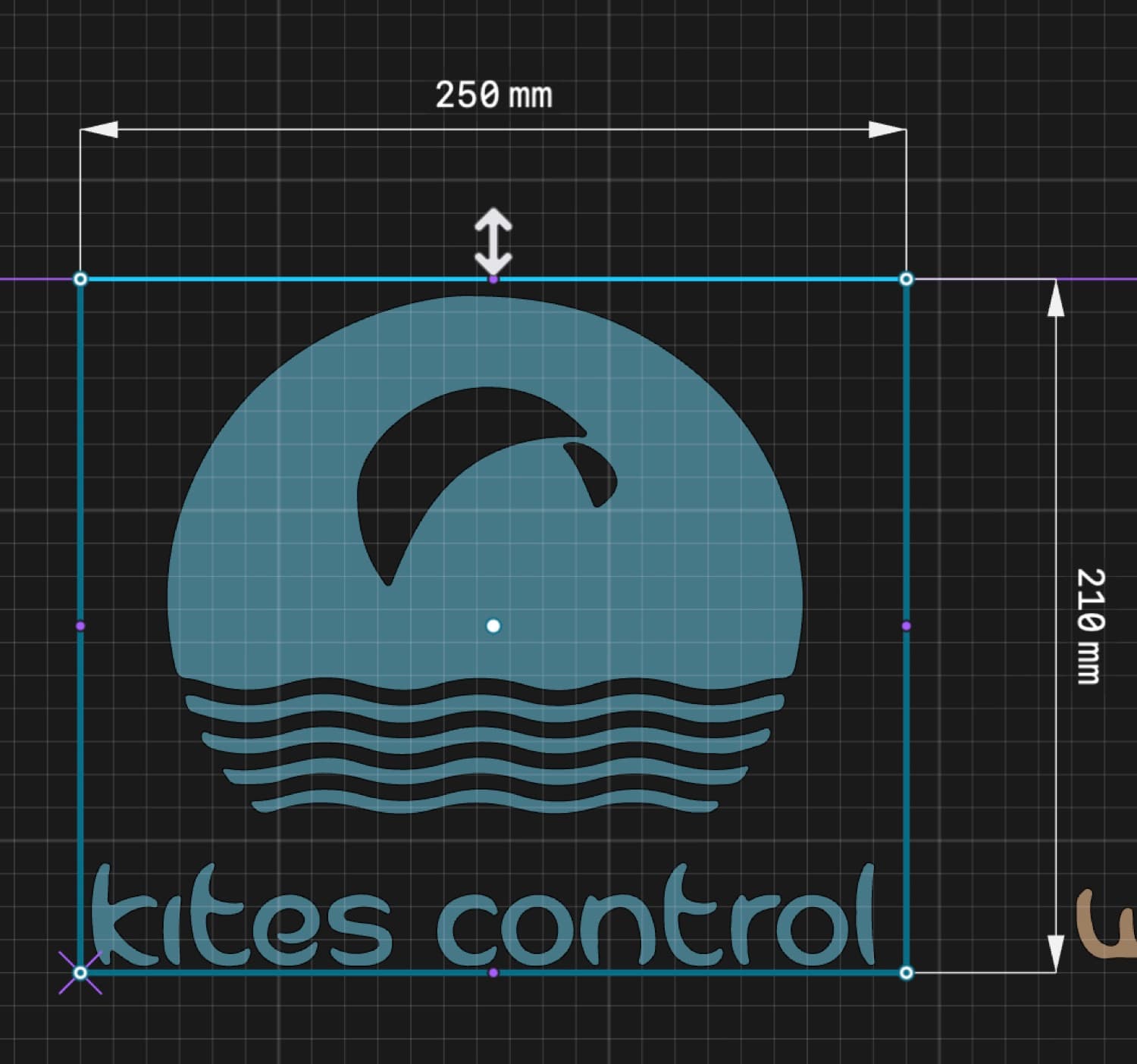

- 02Budowa wersji 3D w CAD: ekstruzja do 5 mm glebokosci z lokalnymi wzmocnieniami, tak aby kazdy znak trzymal sie jako jeden, sztywny element.

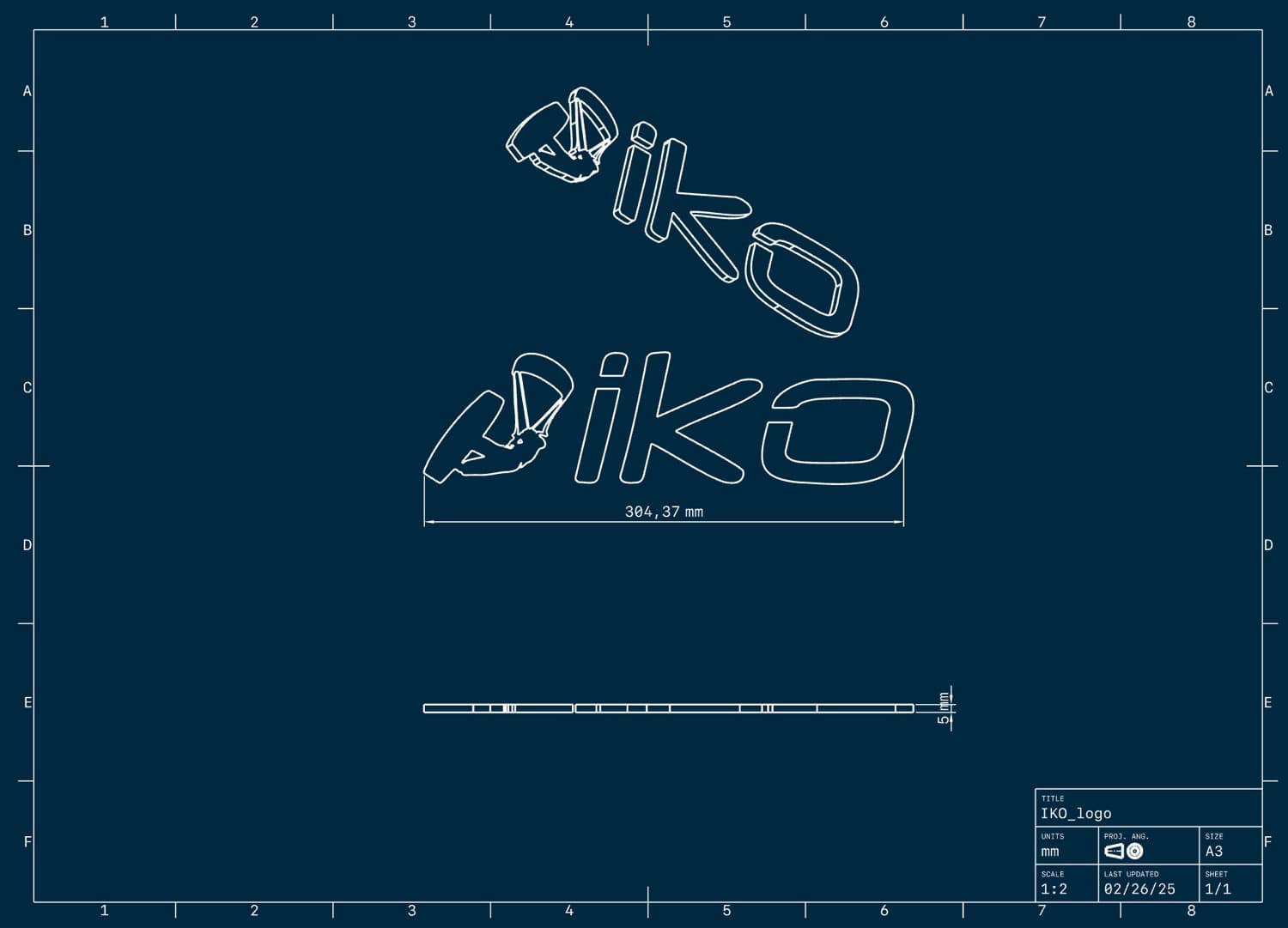

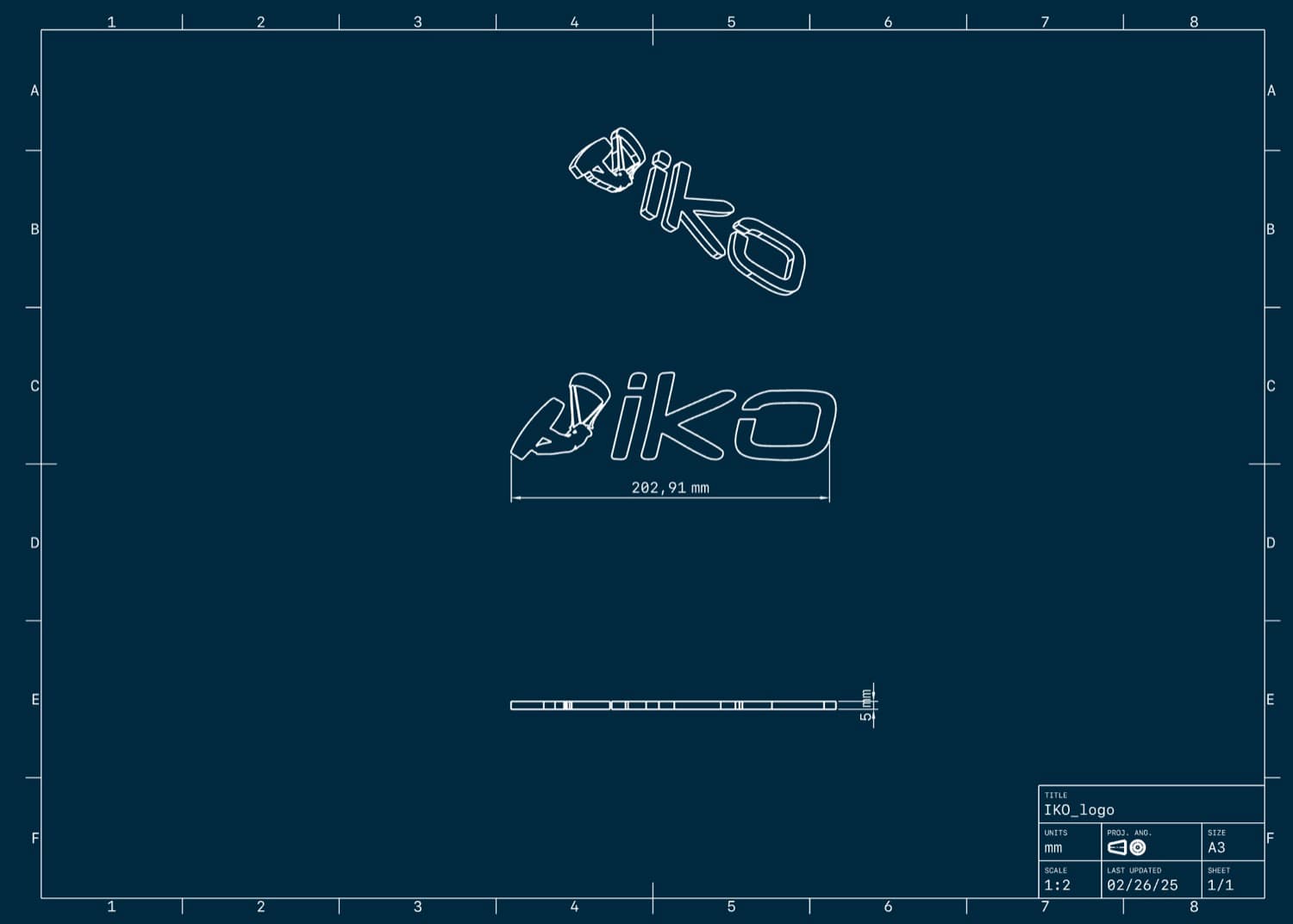

- 03Rysunki techniczne w skali 1:2 (arkusz A3, mm) dla kazdego znaku: godlo IKO o szerokosci 202,91 mm oraz wariant 304,37 mm.

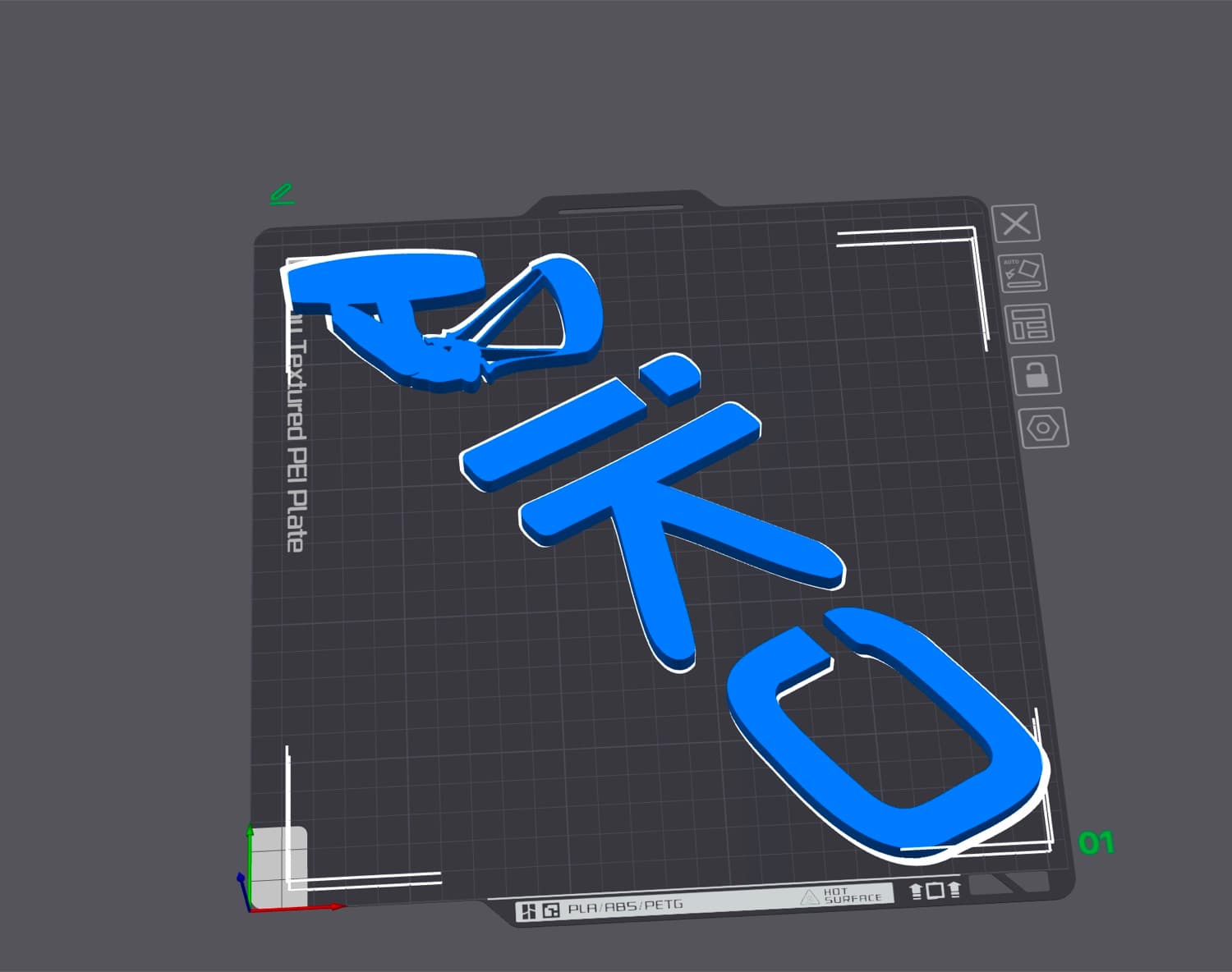

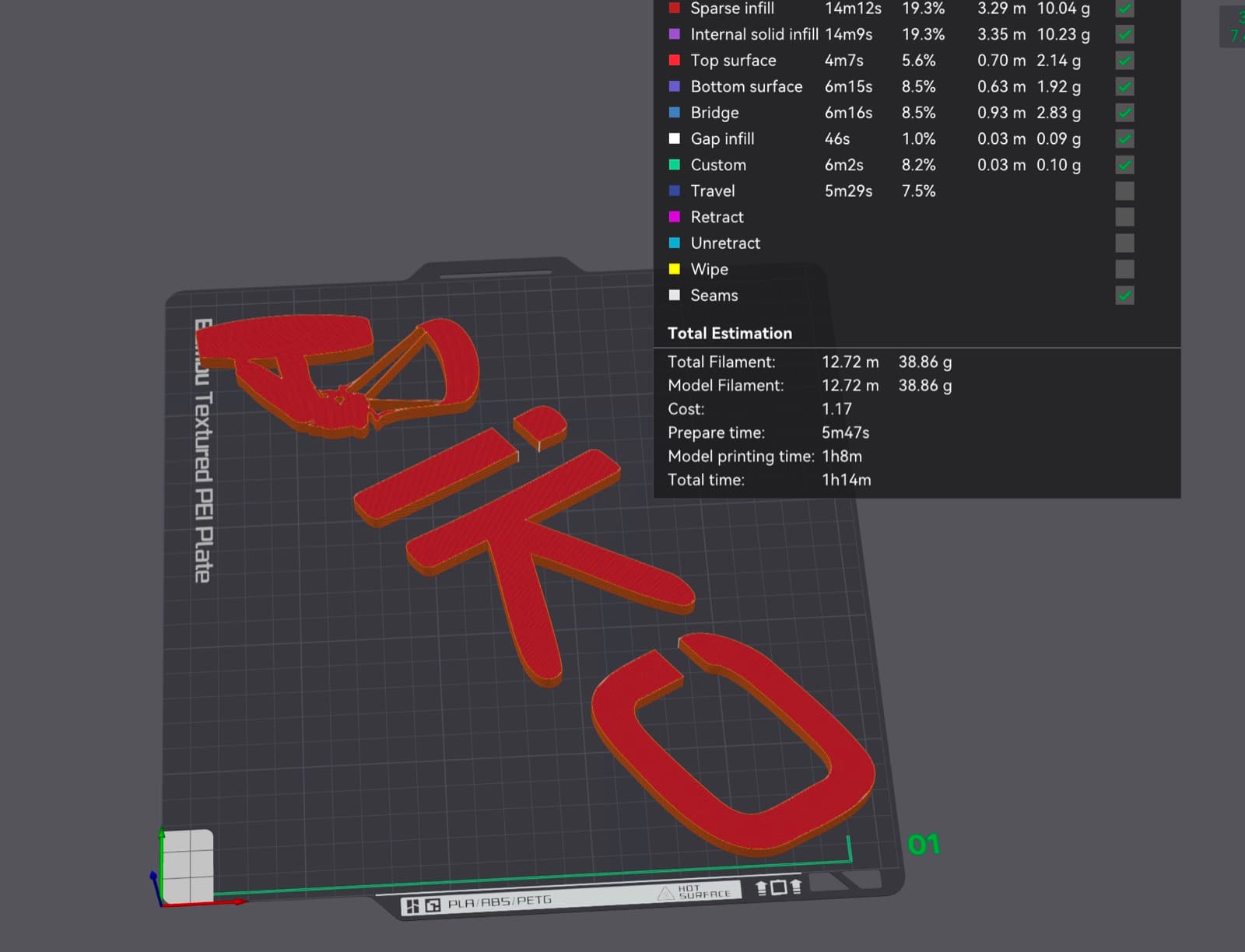

- 04Wydruk testowy na drukarce Bambu Lab FDM: jeden znak to okolo 38,86 g filamentu i okolo 1 h 14 min druku. Walidacja spojnosci cienkich elementow w docelowej skali ekspozycyjnej.
- 05Dostawa plikow gotowych do produkcji (.stl, .3mf) razem z plikami zrodlowymi .dwg/.ai.
Specyfikacje
IE-017- Konwersja
- .ai/.dwg → .stl/.3mf
- Znaki
- IKO + kites control + wind control
- Grubosc
- 5 mm
- Szerokosc
- 203 do 304 mm
- Druk
- Bambu Lab FDM
- Wydruk testowy
- ~38,86 g, ~1 h 14 min
