RefIE-010
KlientCorner Tattoo, Gdynia
Rok2025
Skala1:1
[Brand][3D Print][Product]

Corner Tattoo: identyfikacja i podświetlany szyld LED

Identyfikacja wizualna studia tatuażu z Gdyni plus autorski podświetlany szyld LED zbudowany wokół grafiki graffiti CORNER. Korpus kanałowy wydrukowany w 12 segmentach na farmie Bambu, łączenia zaprojektowane na tolerancję 0,03 mm, front z ciętej laserowo pleksi, wypełnienie LED neon.

Zbliżenie na warstwowy znak: limonkowe litery na różowym tleIE-010 · FIG.01 · Zbliżenie na warstwowy znak: limonkowe litery na różowym tle

Problem

Studio tatuażu Corner z Gdyni potrzebowało spójnej marki i fizycznego, świecącego szyldu, który odda surowy, graffiti charakter wnętrza. Gotowy szyld neonowy nie był w stanie unieść autorskiej grafiki, a kształt liter był zbyt duży i zbyt złożony, by wydrukować go w jednym kawałku na pojedynczej drukarce.

Rezultat

Podświetlany szyld LED zmontowany z 12 segmentów i dostarczony do studia Corner Tattoo w Gdyni, razem z pełnym pakietem logo. Konstrukcja segmentowa pozwoliła wykonać szyld większy niż pole robocze pojedynczej drukarki, a łączenia o tolerancji 0,03 mm utrzymały linie podziału ciasno.

  1. 01Projekt marki: wektoryzacja autorskiej grafiki graffiti CORNER w Illustratorze, pakiet logo w wersjach mono i kolor.
  2. 02Modelowanie korpusu kanałowego szyldu w Shapr3D na bazie grafiki, z kieszeniami pod LED neon i frontem pod ciętą laserowo pleksi.
  3. 03Podział korpusu na 12 drukowalnych segmentów dopasowanych do stołu drukarki, z łączeniami zaprojektowanymi na tolerancję 0,03 mm.
  4. 04Druk wsadowy 12 segmentów równolegle na farmie 6 drukarek Bambu, montaż korpusu, ułożenie LED neon i scalenie z frontem z pleksi.

Specyfikacje

IE-010
Korpus
12 segmentów druku
Tolerancja łączeń
0,03 mm
Oświetlenie
LED neon
Front
cięta laserowo pleksi
Produkcja
farma 6x Bambu, równolegle
Identyfikacja
znak graffiti + pakiet logo
Grafika graffiti CORNER zaprezentowana na betonowej ścianie
FIG.02Grafika graffiti CORNER zaprezentowana na betonowej ścianie
Kolorowy znak marki w stylu graffiti, gradient żółć do magenty
FIG.03Kolorowy znak marki w stylu graffiti, gradient żółć do magenty

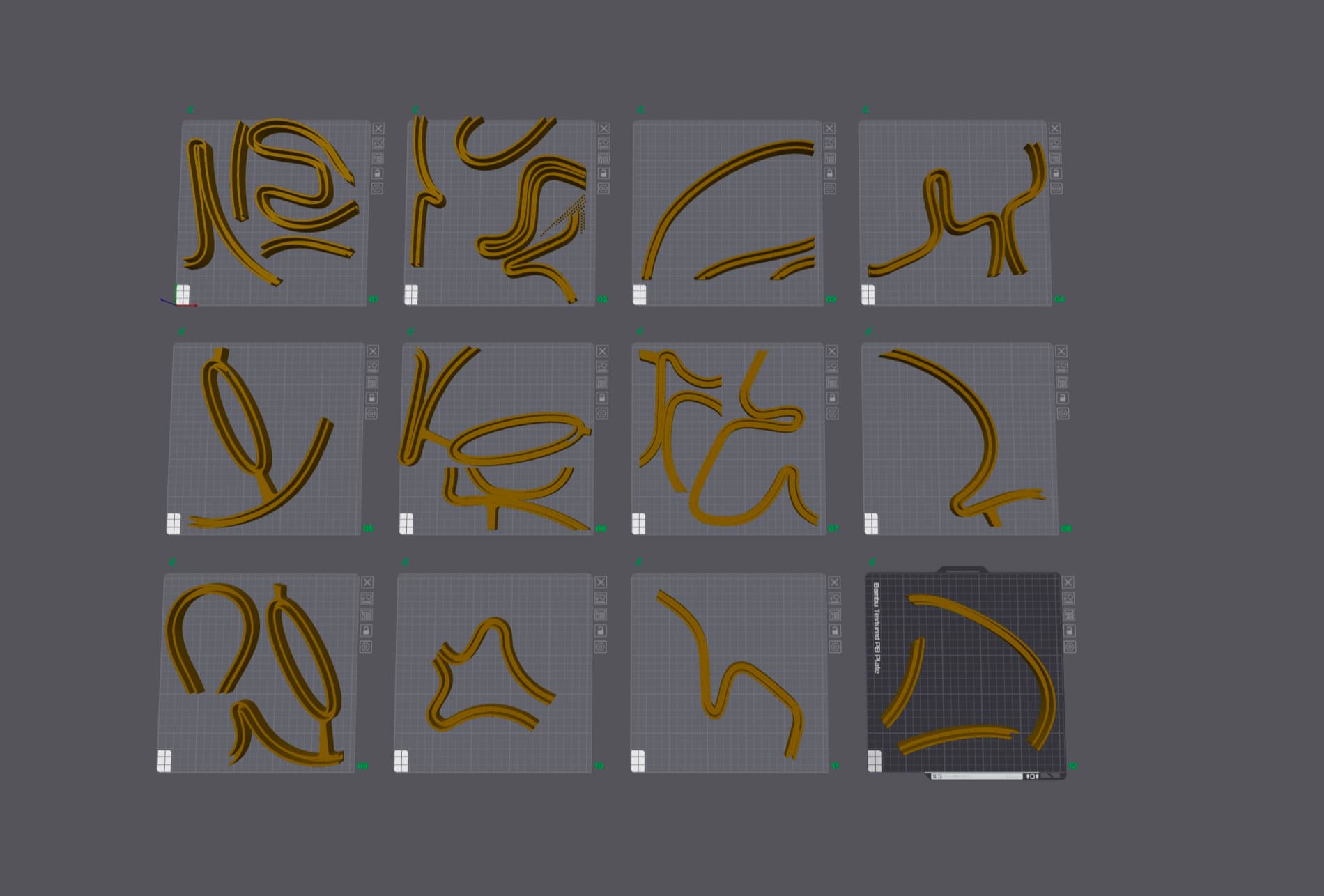

Korpus szyldu podzielony na 12 segmentów w slicerze Bambu
FIG.04Korpus szyldu podzielony na 12 segmentów w slicerze Bambu

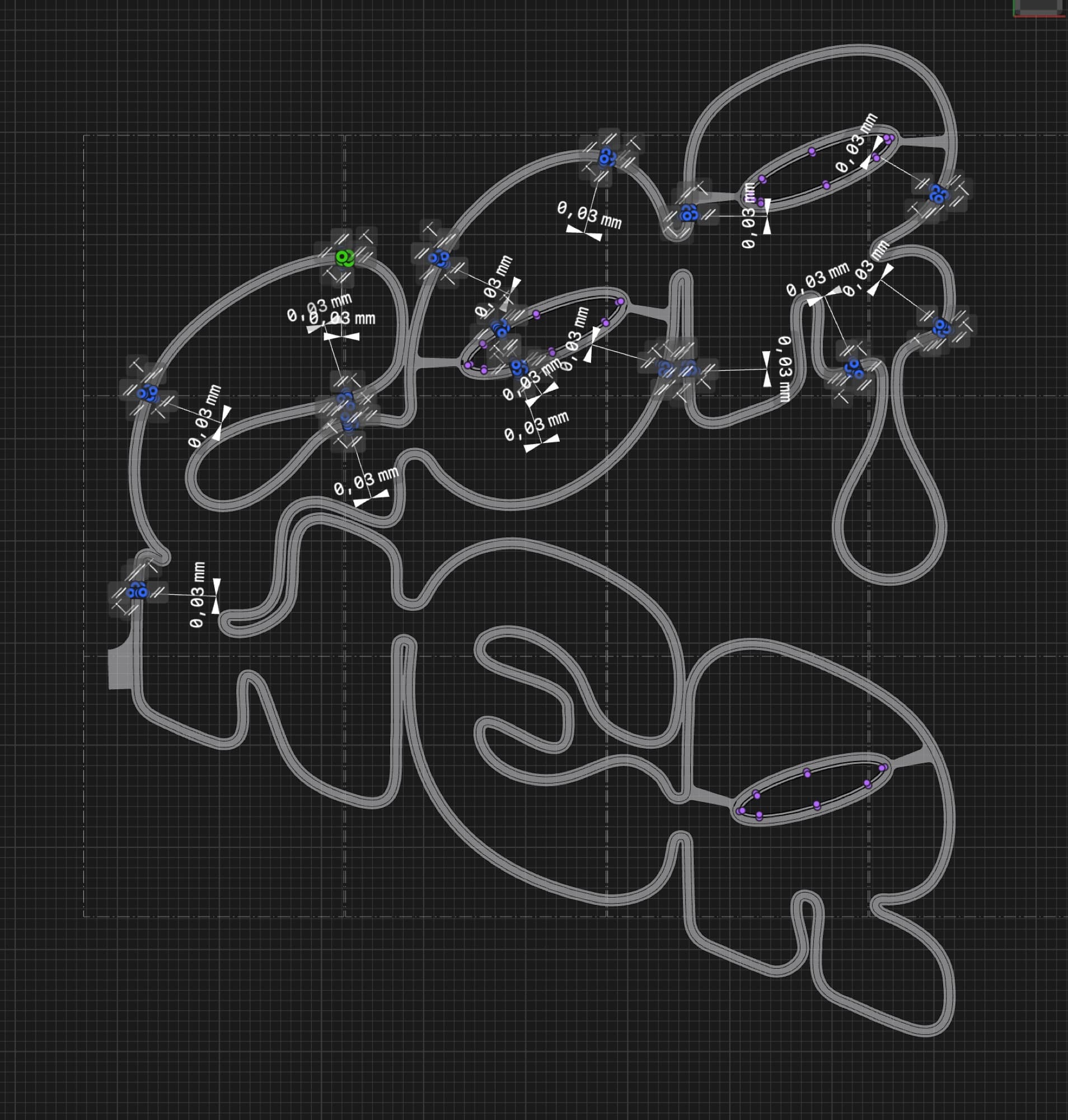

CAD trasy kanału LED z tolerancjami łączeń 0,03 mm
FIG.05CAD trasy kanału LED z tolerancjami łączeń 0,03 mm

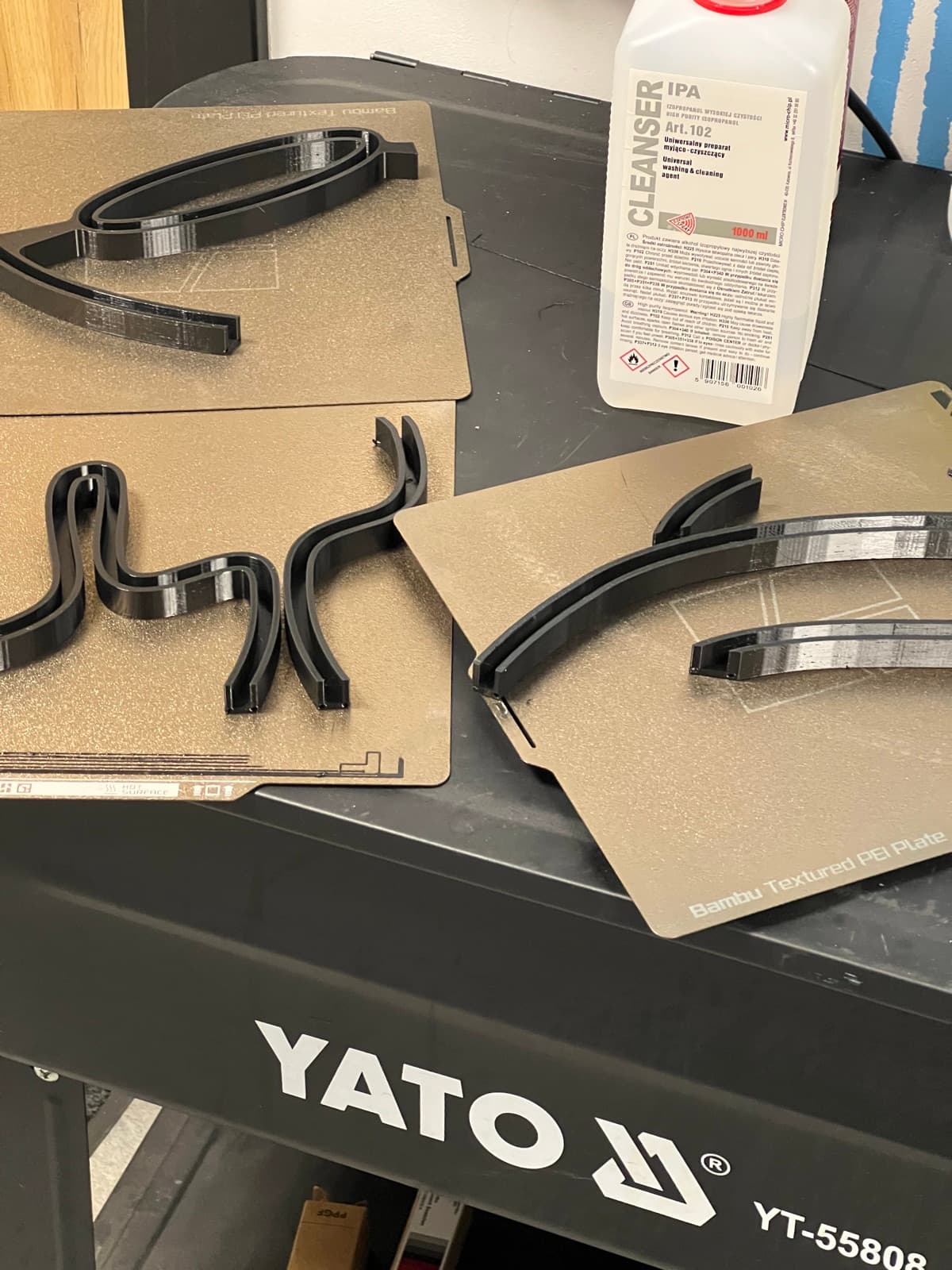

Drukowane 3D kanały liter szyldu CORNER na płytach Bambu, na stole warsztatowym.
FIG.06Drukowane 3D kanały liter szyldu CORNER na płytach Bambu, na stole warsztatowym.

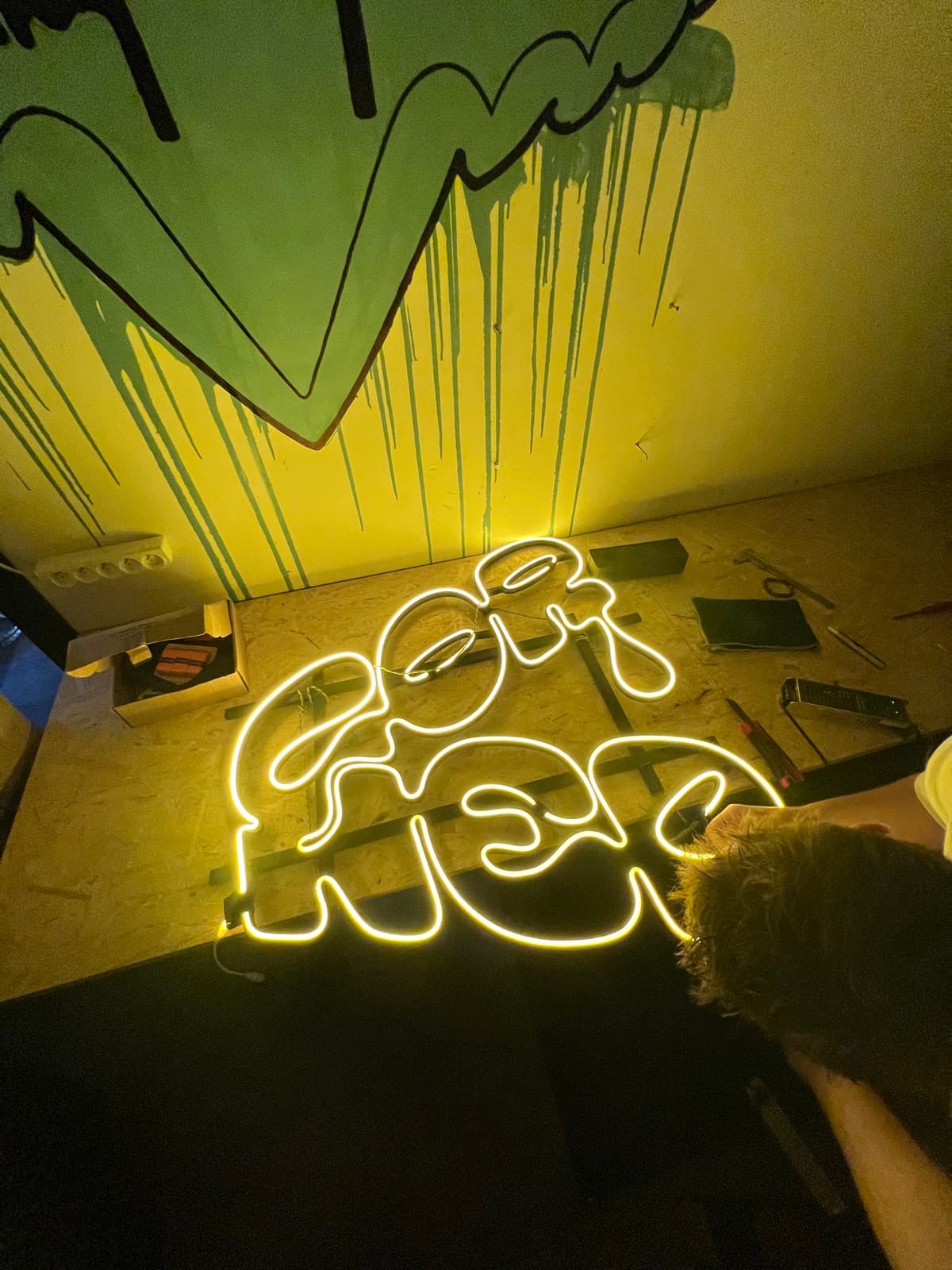

Gotowy podświetlany szyld CORNER świecący na żółto w studiu tatuażu, na tle graffiti.
FIG.07Gotowy podświetlany szyld CORNER świecący na żółto w studiu tatuażu, na tle graffiti.

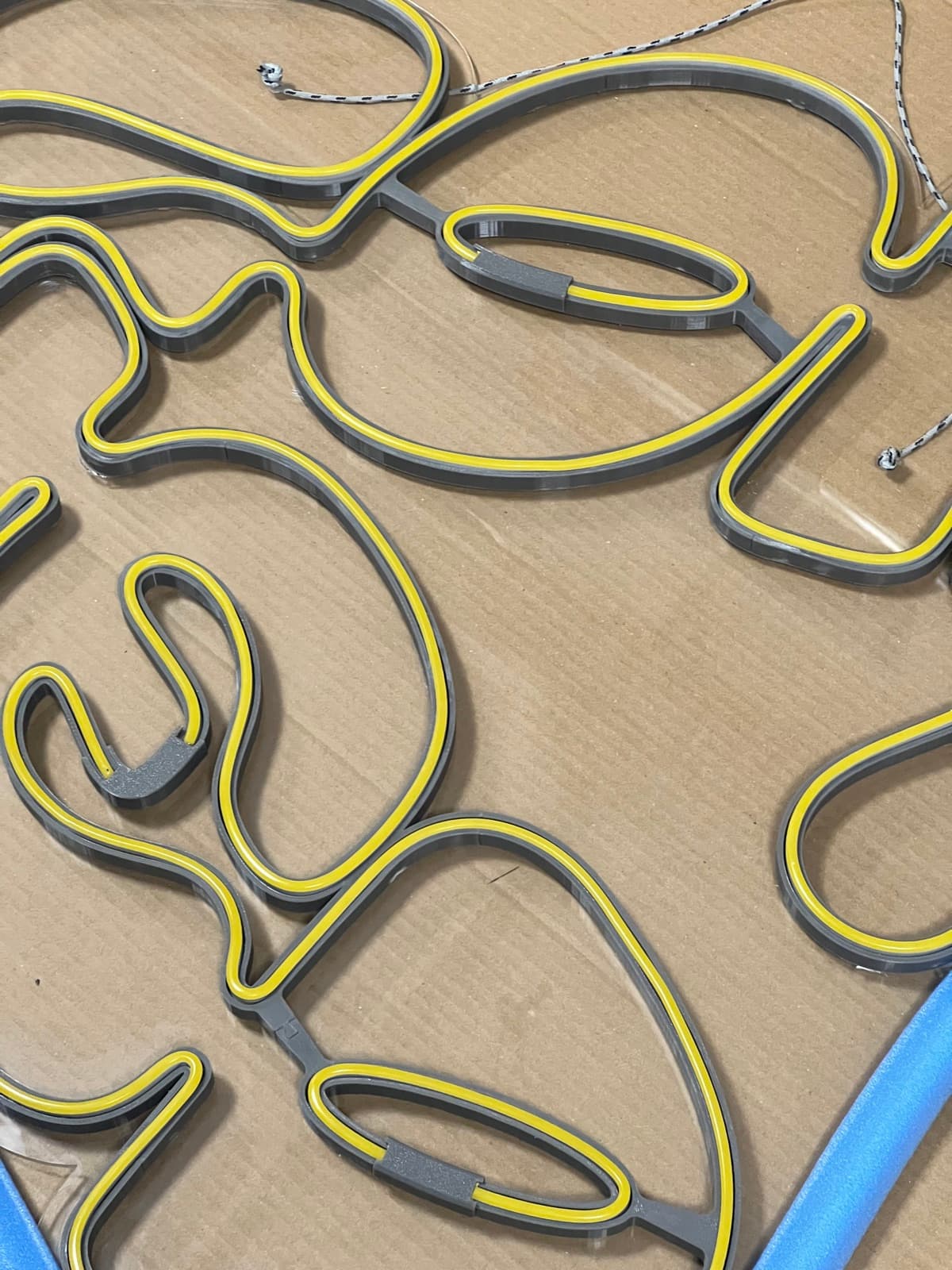

Zbliżenie żółtego neonu LED osadzonego w drukowanych kanałach liter, ułożonych na kartonie.
FIG.08Zbliżenie żółtego neonu LED osadzonego w drukowanych kanałach liter, ułożonych na kartonie.
